TS 83
|
Каталог |
| Инструкция | |
| Шаблон | |
| Протокол |
Дверной доводчик по технологии «шестерня- рейка», с плавной
регулировкой усилия закрывания от типоразмера EN3 до EN6, с
встроенным саморегулирующимся амортизатором открывания, с
регулируемой в двух диапазонах скоростью закрывания при
помощи двух независимых клапанов и с функцией дохлопа.
Доступные цвета: Серебро, Белый, Коричневый, Черный, RAL




Упаковка:
доводчик 1 шт. - 75 х 55 х 290 мм., - 2 кг.
- 83 EN 3-6 BC серебро 38010101
- 83 EN 3-6 BC коричневый 38010103
- 83 EN 3-6 BC белый 38010111
- 83 EN 3-6 BC черный 38010119
- 83 EN 3-6 AC с тягой 38030301
- 83 EN 3-6 BC+DC серебро 38020101
- 83 EN 3-6 BC+DC белый 38020111
- 83 EN 3-6 BC+DC черный 38020119
- 83 EN 7 ВС серебро 83060101
- 83 EN 7 ВС белый 83060111
Тяговое устройство
|

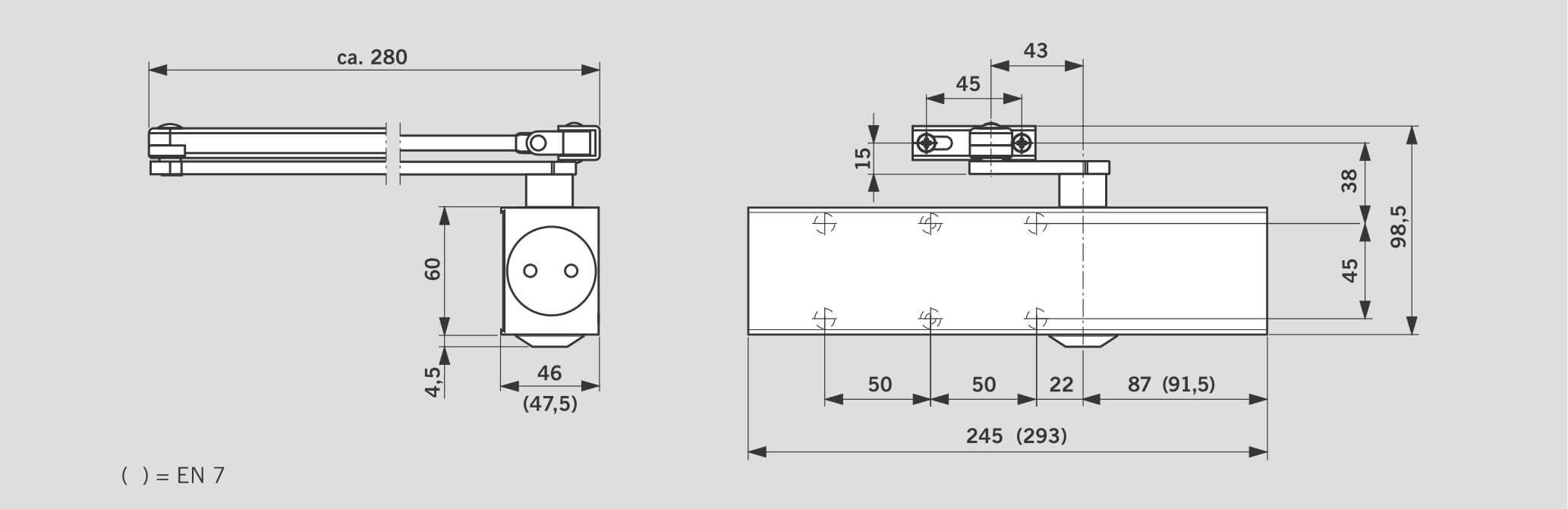

Схема дверного доводчика dormakaba TS 83 |
Многолетний опыт привел к разработке доводчика двери dormakaba TS 83. Результатом разработки стал удобный для пользователя механизм, обладающий непревзойденной универсальностью. Регулировка делает его подходящим практически ко всем типам дверей. dormakaba TS 83 может быть поставлен даже с дополнительной антикоррозийной защитой для применения в условиях воздействия окружающей среды или агрессивных условиях.
Особенности
Усилие закрывания EN 3-6Регулировка усилия при помощи винта
Ширина дверей до 1400 мм
Масса дверей до 200 кг
Подходит для противопожарных дверей
Результаты температурных испытаний до - 35 °С
Скорость закрывания и дохлоп регулируются двумя независимыми клапанами в диапазонах 180° - 15° и 15° - 0°
Регулируемый дохлоп
Амортизатор открывания
Для одностворчатых и двустворчатых дверей
Изделие прошло сертификацию ISO 9001
Габариты: Длина 245 мм, Глубина 46 мм, Высота 60 мм
Масса, кг 1,7
Стандартные и опциональные функции
|
Доводчик с «умным» амортизатором открывания (backcheck) – модель BC Благодаря инновационной конструкции встроенный гидравлический демпфер при резком открытии двери на угол, больший 70°, оказывает сопротивление пропорционально ускорению дверного полотна. Если же дверь открывается медленно, без рывков, то амортизатор открывания практически не чувствуется, и дверь открывается без лишних усилий. Тем не менее, если дверь открывают резко, небрежно, то в таком случае демпфер срабатывает соответствующе. И если полотно по каким-то причинам – намеренно или случайно, в результате порывов сильного ветра – резко открывается, то амортизатор открывания отреагирует в полной мере, тем самым защитит стену и дверную створку от повреждения. |
|
|
1 Саморегулируемый амортизатор открывания (backcheck) 2 Регулируемая скорость закрывания в диапазоне 180° – 15° 3 Регулируемая скорость закрывания в диапазоне 15° – 0° 4 Регулируемый рычагом дохлоп |
|
Доводчик с задержкой закрывания – модель BC + DC Данная модель с функцией задержки закрывания позволяет замедлить закрытие двери в регулируемом диапазоне от 180° до 70°, позволяя людям с ограниченными физическими возможностями, матерям с колясками и людям с багажом или громоздкими предметами пройти сквозь дверь без сложностей. Также данной моделью можно укомплектовывать противопожарные двери. |
|
|
1 Регулируемая задержка закрывания 2 Полностью контролируемое закрывание с регулируемой скоростью |
|
Доводчик с фиксацией в открытом положении (ФОП) При использовании доводчика TS 73 V с рычагом ФОП дверь может удерживаться в открытом положении при определенном угле (максимально до 150°). Что особенно удобно, пользователь может легко включить или отключить функцию фиксации в открытом положении, нажав переключатель положений на самом рычаге. |
|
|
1 Диапазон фиксации в открытом положении Не подходит для противопожарных дверей. |

На иллюстрации приведены размеры для левой двери LH [ISO 6]; для правой двери RH [ISO 5] нужно использовать зеркальное отражение.

На иллюстрации приведены размеры для левой двери LH [ISO 6]; для правой двери RH [ISO 5] нужно использовать зеркальное отражение.
Установка на дверной коробке со стороны, противоположной петлям

На иллюстрации приведены размеры для левой двери LH [ISO 6]; для правой двери RH [ISO 5] нужно использовать зеркальное отражение.
При монтаже со стороны, противоположной петлям:Амортизатор открывания (backcheck) активизируется только в диапазоне между 85° и 90°в зависимости от глубины добора и типа используемых петель. С другой стороны, при использовании модели с задержкой закрывания дверь может начать закрываться несколько ранее.
Аксессуары
|
Монтажная пластина для TS 83
Для использования на противопожарных дверях, |
|
Монтажная пластина для рычага Для крепления рычага на особенно узких рамах. |
|
Угловая монтажная пластина TS 83
Для установки на дверную раму с глубоким добором |
|
Подвесная монтажная пластина TS 73 V / 83
Для установки на дверную раму, когда непосредственно |
|
Уголок для параллельной установки рычага
При монтаже доводчика со стороны, противоположной |
|
Удлинитель шпинделя TS 73 V / 83 Высота – 16 мм. |
Стандартное оборудование и аксессуары
|
Доводчик TS 83 |
Рычаг складной стандартный |
Рычаг складной стандартный в антикорро- зионном исполнении (AC) |
Рычаг складной плоский |
Рычаг складной ФОП с функцией отключения ФОП |
Монтажная пластина |
Монтажная пластина для рычага |
Угловая монтажная пластина |
Подвесная монтажная пластина |
Уголок для параллельной установки рычага |
Удлинитель шпинделя, 16 мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
EN 3/4/5/6 |
не входит в комплект | не входит в комплект | не входит в комплект | не входит в комплект | опционально | опционально | опционально | опционально | опционально | опционально |
Характеристики
|
Вес, кг
|
40-120 кг |
